一、產品概述：

       無線分布式變壓器繞組變形測試系統，用于測試66kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。

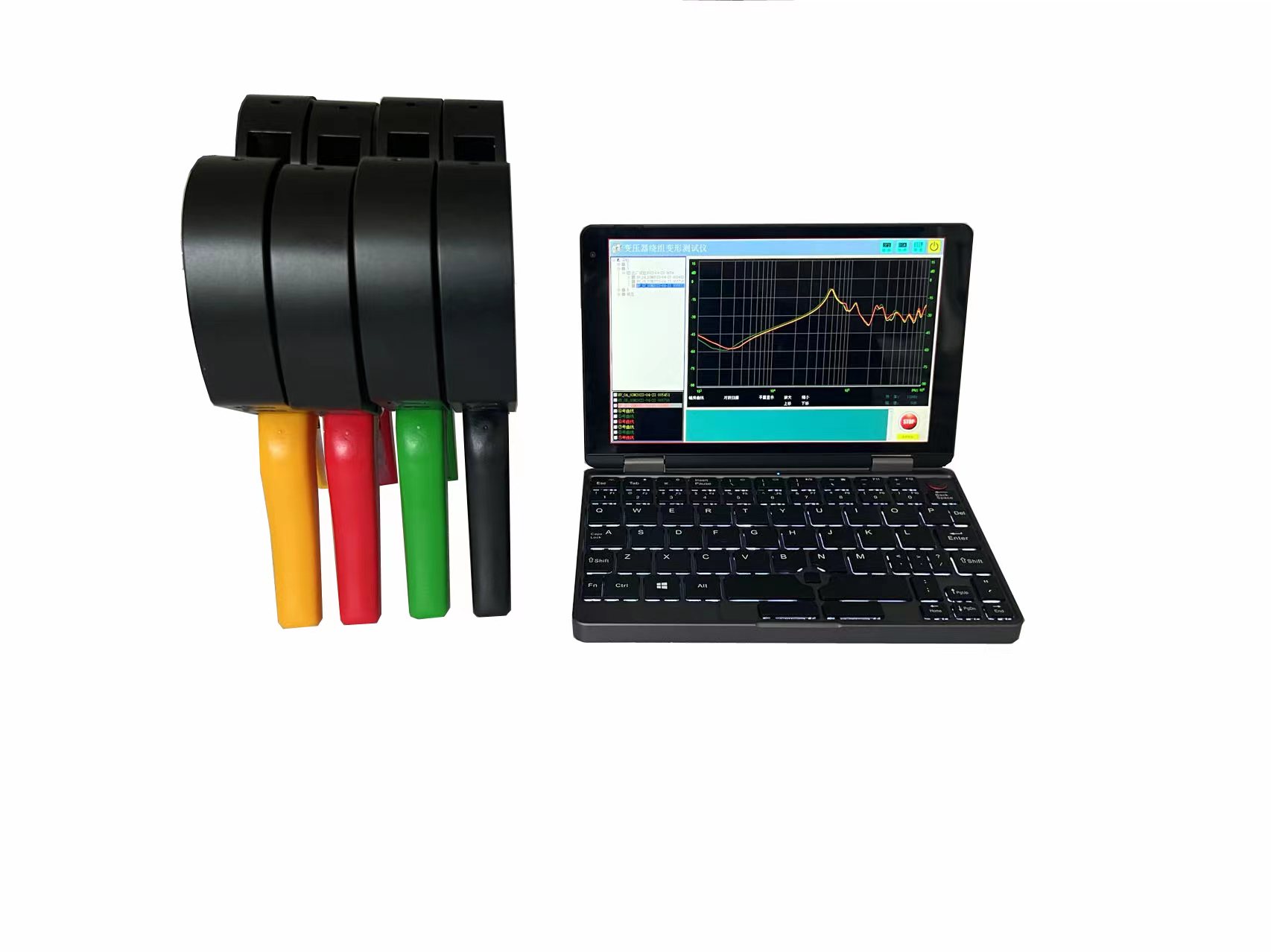

       我公司研發的無線分布式變壓器繞組變形測試系統，無需使用測試線，便可對電力變壓器進行頻率響應法繞組變形試驗。

       本系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過無線通訊技術與筆記本電腦自動連接。

二、主要技術特點

      1.采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對66kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。

2.采用無線式設計，排除了測試線纜對測試結果的干擾，提高了測試準確度。

3.不用再倒接和收/放測試導線，縮短了測試時間，提高了工作效率。

4.采用三相自動測試，加快測試速度。

5.通訊順暢，抗干擾力強。

6.無線傳輸距離50米，對操作者更加方便和人性化。

7.測量速度快，對單個繞組測量時間1-2分鐘。

8.頻率精度非常高，頻率精度為0.001% 。

9.采用數字化頻率合成，頻率穩定性更高。

10.采用5000V電壓隔離、保護測試電腦。

11.可同時加載9條曲線，各條曲線相關參數自動計算、自動診斷繞組的變形情況，給出診斷的參考結論。

12.軟件、硬件指標滿足電力行業標準DL/T911-2016、國際電工標準IEC60076-18。

13.采用Windows平臺，兼容Windows 2000/WindowsXP/Windows7/Windows8/Windows10/ Windows11。

14.軟件智能化程度高，一鍵式操作，自動測試、分析、存盤；自動生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。

15.采用數據庫保存測試數據，對測試數據的管理簡潔方便。

16.軟件界面簡潔直觀。

三、主要技術指標

1.測量方式：頻響法三相自動測試

2.測量形式：無線分布式

3.測量速度：單相繞組1分鐘-2分鐘

4.輸出阻抗：50Ω

5.輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）

6.掃頻范圍：1kHz－2MHz

7.頻率精度：0.001%

8.掃頻方式：線性或對數，掃頻和點數可設置

9.曲線顯示：幅頻曲線

10.測量動態范圍寬：－120dB～20dB

11.射頻工作頻率：2.4GHz

12.充電器電壓：12.6V-2A
