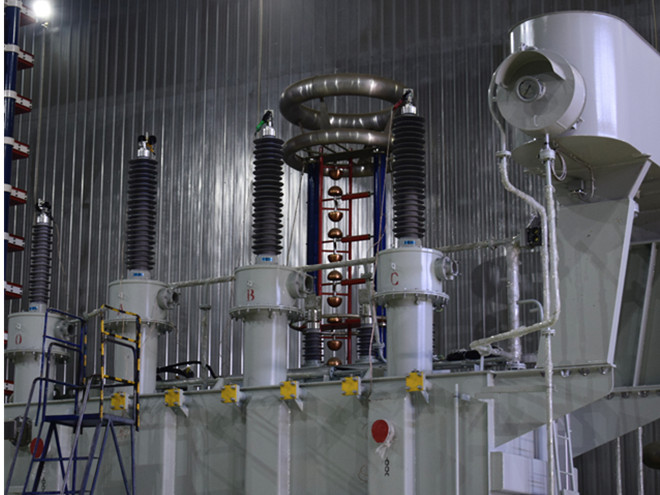

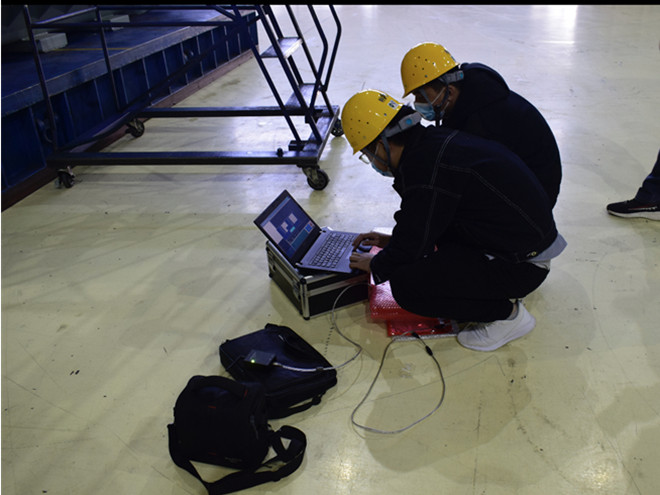

無線分布式變壓器繞組變形診斷系統，第二代升級后產品，現場試驗不再使用傳統的測試電纜，通過無線傳輸技術，便可完成變壓器繞組變形測試，排除了測試電纜對測試結果有影響的難題，省去了倒接測試線時間，大大提高了工作效率。  無線分布式變壓器繞組變形診斷系統，將會更多的投入到電網的試驗工作中，提高了準確度、縮短了測試時間，促進了我國的電力試驗裝備技術實踐應用的進步。

    電力變壓器消磁機是消大型電力變壓器互感器直流電阻試驗后剩磁危害的設備，對保護電力變壓器互感器免受勵磁涌流沖擊有重要的作用。以“XW-3000消磁機”為例，進行說明，購買時要注意以下幾點：

    儀器采用復合式交直流變頻衰減原理，操作簡單，按啟動鍵即可完成操作，消磁過程中顯示進度百分數。測試接線靈活，只對一相消磁就能達到消磁的目的。適用于35KV及以上大型電力變壓器投運前消除剩磁。消磁由傳統的30分鐘減少到2分鐘，消磁效果明顯，單次由80%提高到90%以上。消磁電流：1～5A可設制。

    消磁時間：快速模式：2分鐘/次左右（不分電壓等級和容量）

    標準模式：5分鐘/次左右（不分電壓等級和容量）

    消磁效果分析：采用變壓器消磁機在現場直流電阻測試時，采用的電流分別為：高5A/中10A/低20A。以勵磁電流的有效值來分析直流法勵磁的效果。由于現場交流消磁是采用發電機長時間消磁，所以以它消磁后的勵磁電流的有效值作為零剩磁，把沒有消磁前的勵磁電流的有效值作為剩磁。那么直流法消磁的效果為：

    總勵磁電流：消磁前3.247A，消磁后1.697A = 1.55A

    直流法一次消磁：消磁前3.247A ，一次消磁2.076A = 1.171A/1.55A=77.115%

    直流法二次消磁：消磁前3.247A，二次消磁1.952A = 1.295A/1.55A=84.59%

    以上數據說明采用直流法消磁一次能消除77.115%的剩磁，還剩22.885%的剩磁沒有消除。如果采取直流法消磁二次能消除84.59%的剩磁，還剩15.41%的剩磁沒有消除。消磁總的時間，一次12分鐘，二次4分鐘。

    危害：引發變壓器的繼電保護裝置誤動，使變壓器的投運頻頻失敗。變壓器出線短路故障切除時所產生的電壓突增，誘發變壓器保護誤動，使變壓器各側負荷停電。 勵磁涌流會導致變壓器及斷路器因電動力過大受損。誘發操縱過電壓，損壞電氣設備。勵磁涌流中的直流分量導致電流互感器磁路被過度磁化，大幅降低丈量精度和繼電保護裝置的正確動作率。造成電網電壓驟升或驟降，影響其他電氣設備正常工作。

    電力變壓器消磁機是消大型電力變壓器直流電阻試驗后剩磁危害的設備，對保護電力變壓器免受勵磁涌流沖擊、投運以及變壓器壽命有著重要的作用。

    使用優勢：現場使用220V交流電源即可。該產品體積小，重量輕，消磁速度快，三相變壓器消磁一次至兩次即可。消磁效果明顯。具有操作簡單，按啟動鍵即可完成操作，消磁過程中顯示進度百分數。適用于電力變壓器投運前消除剩磁。設有10A、5A、2A、1A、200mA、自動檔，滿足不同情況要求。適用于35KV及以上大型電力變壓器投運前消剩磁。

    1、直流電阻測試儀將控制箱面板上的接地端子，與高壓塔的接地接線柱，用接地線連接在一起并與現場或試驗室的地線接牢。用提供的七芯電纜連接控制箱與高壓塔，電纜兩端為同樣的快速航空插頭，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊?？捎秒娎|任一端連接控制箱或高壓塔，接好電源線，電源為單項交流220v，工頻50hz。

    2、打開電源開關，此時電源開關燈（綠）和面板表亮。則高壓指示燈（綠）亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓，此時順時針旋轉高壓輸出調節鈕，則升高壓，電壓表顯示為負載試品上的電壓kv值，電流表則顯示試品流過的電流與泄漏電流之和，但不包括內置高壓分壓器的電流。電流以微安單位ua值。

    如果打開電源開關，高壓顯示燈（綠）不亮，且故障顯示中“回零”燈（紅）亮時、則表示高壓輸出調節鈕未在零位上，請逆時針旋轉此鈕至“零位”上，并將微調電壓旋鈕回到零位上，些“回零”燈滅，再順時針調節即可升壓。

    3、若不需要額定輸出電壓范圍內的調壓保護時，要把過壓保護整定鈕順時針旋至很大值。此時當輸出電壓超過額定輸出電壓時即自動保護，切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時，請空載升壓按以上步驟升壓到預定的保護電壓上，再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上，作過壓保護動作，“過壓”指示燈亮，保持過壓保護整定旋鈕就定于此位置上，將升壓旋鈕回到零位上，關閉電源。

    4、接上試品，則以后升壓超過預定電壓時即自動切斷高壓。當發生過壓、過流等故障時，高壓自動切斷，高壓顯示燈（綠）滅，蜂嗚器停止鳴叫，相應故障指示燈亮，說明試品已短路，若要重新啟動時，應將高壓輸出調整鈕回零位上，微調旋鈕同樣在零位上，再關電源開關，然后再打開電源開關，才能切除保護重新升壓。

    5、正常工作關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上，很后關電源開關。電源開關兼用于保護重置開關，故當故障顯示燈（回零顯示燈除外）亮后應關閉電源開關再打開才能解除保護，重新升壓。

    6、直流電阻測試儀負載為大容性負載時，為避免充電電流過大而觸發過流保護，請適當放慢升壓速度。試驗完畢后，將輸出電壓調整鈕逆時針旋至零位上，此時電壓表仍顯示試品上的電壓值，請等試品通過高壓塔放電至20kv以下時再用接地棒放電，以確保。

    1、局部壓縮和拉開變形：變壓器繞組變形測試儀的局部壓縮和拉開變形一般認為是由于電磁作用力造成的，由于同方向的電流產生的斥力，在線圈兩端被壓緊時，這種斥力會將個別墊塊擠出，造成部分被擠壓，而部分被拉開。這種變形在兩端壓釘未動的條件下，一般不會牽動引線，這種變形一般只改變餅間的距離(軸向)，在等值電路中體現在并聯電感上的電容(餅間電容)的改變上。

    引線未被牽動力的條件下,頻譜的高頻部分將變化很小。線圈整體并未被壓縮，只有部分餅間距離拉開，部分餅間距離壓縮。頻譜圖上可以看到，有部分諧振峰向高頻方向移動，并伴隨著峰值下降;而有部分諧振峰向低頻方向移動，并伴隨著峰值升高。變形面積和變形程度可以通過比較諧振峰點明顯移動所處的位置，及諧振峰的移動量來估計分析。局部壓縮和拉開變形影響到引線時，頻譜圖的高頻部分將發生變化。

    2、匝間短路：如果線圈發生金屬性匝間短路,線圈的整體電感將會明顯下降,線圈對信號的阻礙大大減小。對應到頻譜圖，其低頻段的諧振峰將會明顯的向高頻方向移動，同時由于阻礙減小，頻響曲線在低頻段將會向衰減減小的方向移動,即曲線上移2odB 以上;另外由于Q值下降,頻譜曲線上諧振峰谷間的差異將減少。中頻和高頻段的頻譜曲線與正常線圈的圖譜重合。

    3、線圈斷股：線圈的整體電感將會略有大。對應到頻譜圖，其低頻段的諧振峰將會向低頻方向略有移動，幅值上的衰減基本不變；中頻和高頻段的頻譜曲線與正常線圈的譜圖重合。金屬異物：在正常線圈中，如果在餅間中存在金屬異物，雖然對低頻總電感影響不大，但餅間電容將大。頻譜曲線的低頻部分諧振峰將向低頻方向移動，中高頻部分曲線的幅值將有所升高。

    4、引線位移：引線發生位移時，不影響電感，所以頻譜曲線的低頻段應完全重合，只在2ookHz~5ookHz部分的曲線發生改變，主要是衰減幅值方面的變化。引線向外殼方向移動，則頻譜曲線的高頻部分向衰減大的方向移動，曲線下移;引線向線圈靠攏，則頻譜曲線的高頻部分向衰減減小的方向移動，曲線上移。

    5、軸向扣曲：在電動力作用下，線圈向兩端頂出，在受到兩端壓迫時，被迫從中間變形，若原變壓器的裝配間隙較大或有撐條受迫移位，則線圈在軸向扭成S形;這種變形由于兩端未變動，所以只改變了部分餅間電容和部分對地電容。屏間電容和對地電容將減小，所以頻譜曲線上將發生諧振峰向高頻方向移動，低頻附近的諧振峰值略有下降，中頻附近的諧振峰點頻率略有上升，而且 3ookHz~5ookHz的頻譜線基本上保持原趨勢。

    一、硬件特點

    1、采用通用便攜式計算機的標準串口與測量系統進行通信連接的形式，用戶使用更為靈活機動。繞組變形測試儀的輸出功率驅動部分采用特殊的電路匹配，使其在使用的兩個測量線上無反射電壓，及變壓器端口的入口電容，能在測試圖譜上有所反應。采用測量頭，具有接頭容錯和測量引線容錯功能，使其測量的一致性。

    2、繞組變形測試儀具有頻率自校準功能，測量時間為2分鐘/相線圈。每相繞組的測量點數為2000點，其中大幅度加密低頻部分，以期發現致命的變壓器整體變形。采用多種抗干擾技術，有效抑制噪聲電平。測量分析軟件運行于WINDOWS系統軟件平臺，界面友好，操作簡便。在軟件中設有在線操作提示以及全套測量分析方法介紹。

    3、在字處理軟件WORD中，可直接插入、編輯BRTC-Ⅱ測試儀的測量數據圖譜，便于測試報告的生成。具有圖譜曲線數學相關系數的計算功能。支持各類彩色、黑白打印機，直接打印所顯示的圖譜圖形。配有2000V的隔離電源，使其變電站站內測量時設備的準確性。

    二、變形分析方法

    根據變壓器繞組線圈以電感為主，其電感部分不正常，則變壓器無法正常運行，并兼顧對地絕緣的特點，測試儀提出的分析方法以低頻段為重，著重分析危及運行的線圈整體變形，同時分析局部變形和引線位移等故障。本分析方法具有很強的針對性和可操作性。

    通過對現場實際操作人員和運行管理人員的技術培訓實現，主要包括：變壓器繞組變形檢測的基本原理；等值電路；線圈變形在頻譜圖上的反應形式。典型變形與頻譜變化的關系，如整體位移、線圈整體壓縮、拉伸，局部壓縮、拉伸，匝間短路等。分析變形種類、變形面積估算和變形程度估算方法。制造工藝差別與變形的區別。確定變壓器能否繼續投運判據介紹。

    電力變壓器是供電系統中主要的設備之一，它的正常與否將直接影響供電。由于電網系統的容量增大，當變壓器的出口端發生短路時，短路電流很大，線圈之間的電動力將會破壞內部結構，產生線圈變形。另外，變壓器在出廠到達運行變電站及安裝位置過程中，發生沖撞、振動，并超過一定值后是否使變壓器的內部發生變形，變形程度是否影響到變壓器的運行，這些都給變形測試提出了要求。

    變壓器繞組變形測試儀有兩種測試方法：低壓脈沖法、阻抗法及頻率響應法。低壓脈沖法是將低壓脈沖（100v）從一個線圈的端部注入，從另一個端口輸出，根據波形變化來判斷。阻抗法即是根據某一頻率下的電抗變化來判斷。頻率響應法是將掃頻信號送入線圈的一個端口，從另一端口輸出響應，并將頻率響應根據頻率描繪成曲線來分析。

    低壓脈沖法和頻率響應法實際上是從時域和頻域兩個方面，對同一事物的兩個不同側面的描述。從數學上講，這兩個方法是有聯系的、是等價的。但這兩種方法從實際實施方法來說，在技術上是有很大差異，從發生波形的穩定性、可記錄性及分辨率和目前技術水平來說，低壓脈沖法可實施性要遠小于頻率響應法。

    所以目前變形檢測技術主要采用頻率響應法。頻響法的實際應用是隨著微機技術的發展而逐漸成熟的。頻率響應檢測內部變形是一種間接測量，測量過程可能會出現各種意想不到的干擾和不穩定因素，測量結果對變形情況的反映也是一種間接的。目前此項技術的發展仍是較為粗糙的。

    所以作為一種變形的間接測量，它只是對變形情況和變壓器故障判斷的一種輔助手段，例如油色譜發生變化，而變形測試未發現變形，并不能說明變壓器沒有故障。有些變壓器是正在正常運行的，檢測后發生變形，并不一定需要立即退出運行，應根據變形面積、變形程度、變形種類，具體情況、具體判斷。

    變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移。

    運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備，適用于63kV～500kV電力變壓器的內部結構故障檢測。

    變壓器繞組變形測試儀硬件機芯采用DDS數字高速掃頻技術，準確診斷出繞組發生扭 曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。采集控制采用高集成化微處理器，選用精密、高穩定元器件，高速雙通道16位A/D采樣，現場試驗改變分接開關，波形曲線有明顯變化，對同一相重復試驗，測量重復率在99.5%以上。

    儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式。在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成測試。測量變壓器時,接線人員可布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不用下來,減輕勞動強度。

    具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達1MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz,對變壓器變形情況提供更多的分析。軟件管理功能強大，考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動分析存盤，并生成電子文檔(Word)保存，且具有彩色打印功能，方便用戶出測試報告。

    直流電阻測試儀適用于直流耐壓試驗及測量泄漏電流的儀器設備，是電力工業、生產、基建及科研單位對電纜、避雷器、高壓電器設備進行絕緣檢測試驗的儀器，也可用于靜電技術應用，實驗及其他需要直流高壓的場合。體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，是新世紀的換代產品。

    采用工藝制造，脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，波汶系數更小。精度高、測量準確。輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高、低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

    控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。負性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強。

    具有75%的功能，做氧化鋅避雷器測量帶來方便。本儀器控制箱上有75%的電壓開關功能鍵，當電流升到1000uA時，就打開75%的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，并且將微調電壓旋鈕回到零位上，并應立即將75%按鈕開關打到正常的位置上，再做其它試驗。

    變壓器短路阻抗測試儀是變壓器制造中半制品、制品出廠實驗、裝置、大修、改動分接開關后、交接實驗及電力部門預防性實驗中的必用的一款儀器。它能滿足變壓器直流電阻丈量的需求，對于大型變壓器還能夠檢測繞組接頭的焊接質量和繞組有無匝間短路等。

    運用變壓器短路阻抗測試儀的時分，通常會好奇這種儀測驗儀器運用起來會很難嗎。變壓器短路阻抗測試儀也是依據變壓器等級分為不同類型的，像大型變壓器的檢測就會用到NSZY-10A大型變壓器直流電阻測驗裝置。如果是要檢測配電變壓器、互感器、電抗器、發電機、電機等試品就能夠選擇變壓器短路阻抗測試儀。

    這兩款變壓器短路阻抗測試儀都各自具有各自特色，運用起來也十分簡略方便夠檢測電壓分接開關的各個方位觸摸是否良好，以及分接開關實際方位與指示方位是否相符。引出線是否有開裂，多股導線并繞是否有斷股等情況。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測驗精度高，操作簡便，可實現變壓器直阻的快速丈量。
